    高低频介电常数仪20HZ-2MHZ

    名称:高低频介电常数仪20HZ-2MHZ
    可在线通过咨询了解详情

    通过以下按钮进入下一步
    • 详情
    • 评价

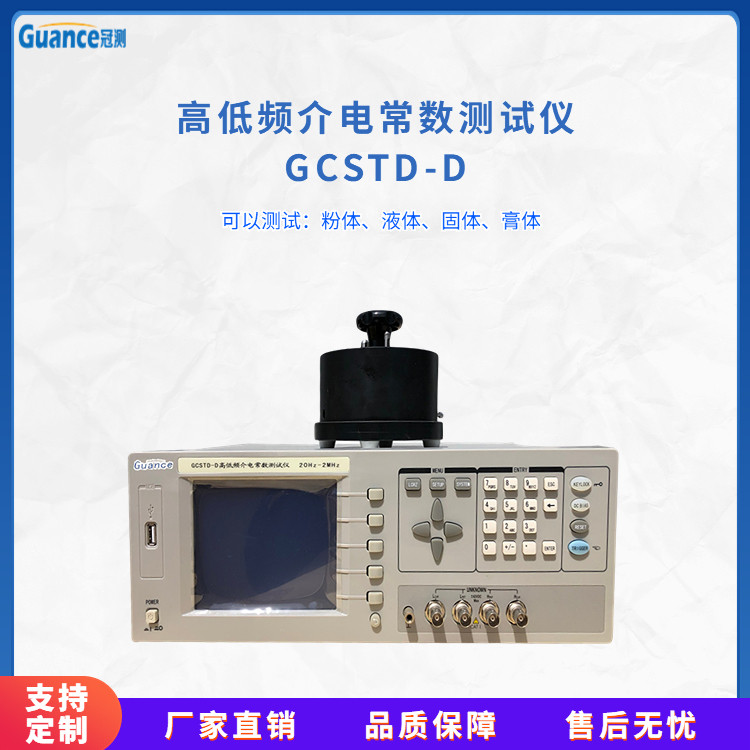

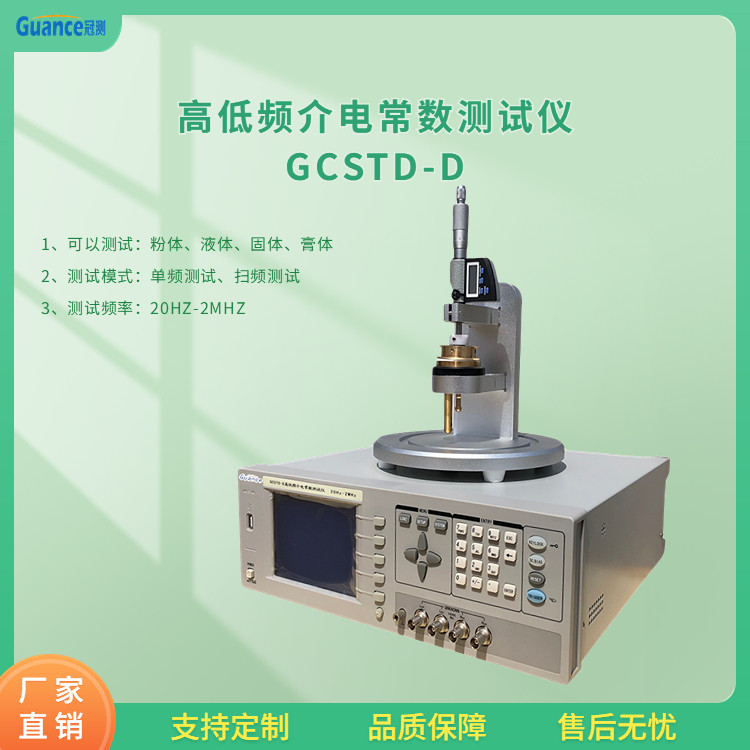

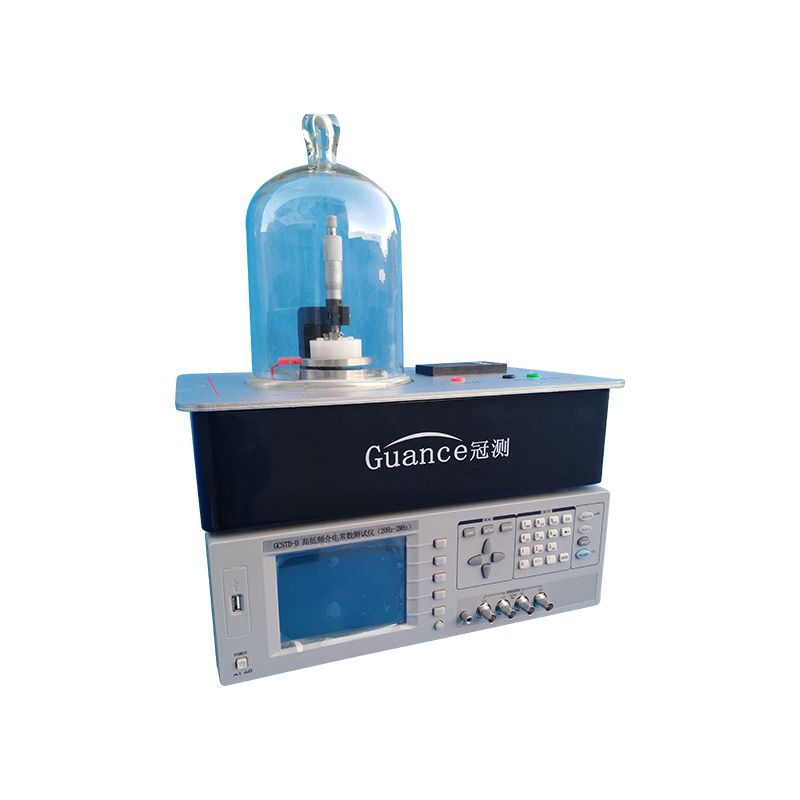

    高低频介电常数测试仪

    GCSTD-D

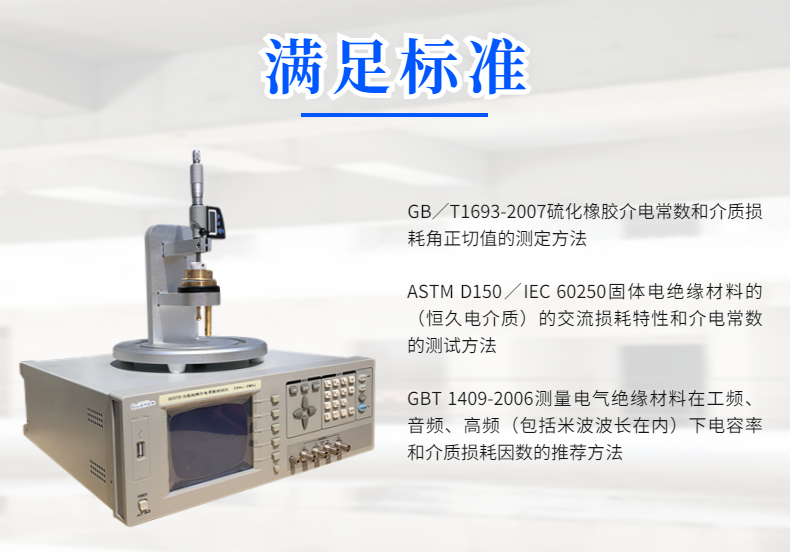

    一、满足标准:

    GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

    GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法

     ASTM D150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法

    二、试验方法:

    接触法:适用于厚度均匀、上下表面平整、光滑材料

    非接触法:适用于上下表面不平整、不光滑材料

    电极类型:固定电极-测量电极φ38mm/φ50mm(标配电极1套,标配为38mm)

              液体电极-液体容量15ml

              粉体电极-根据样品量可配专用电极

    试样类型:固体、液体、粉体、膏体/规则物或者不规则物

    测试电极:电极自带加热功能,最高温度200,可以自行设定

    三、性能特点

    测试频率20Hz2MHz10mHz步进
    测试电平10mV5V, 1mV步进
    基本准确度0.1%
    最高达200/s的测量速度
    320×240点阵大型图形LCD显示
    五位读数分辨率
    可测量22种阻抗参数组合
    四种信号源输出阻抗
    10点列表扫描测试功能
    内部自带直流偏置源
    外置偏流源至40A(配置两台TH1776)(选件)
    电压或电流的自动电平调整(ALC)功能
    VI测试信号电平监视功能
    图形扫描分析功能
    20组内部仪器设定可供储存/读取
    内建比较器,10档分选及计数功能
    多种通讯接口方便用户联机使用
    2m/4m测试电缆扩展(选件)
    中英文可选操作界面
    可通过USB HOST 自动升级仪器工作程序

    四、简要介绍

    测试材料:

    无源元件:电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。

    半导体元件:变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

    其它元件:印制电路板、继电器、开关、电缆、电池等的阻抗评估

    介质材料:塑料、陶瓷和其它材料的介电常数和损耗角评估

    磁性材料:铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

    半导体材料半导体材料的介电常数、导电率和C-V特性

    液晶材料:液晶单元的介电常数、弹性常数等C-V特性

    五、随机配置

    1、主机:1

    2、测试电极:1

    3、数据线:1

    4、电源线:1

    5、合格证:一份

    6、测试系统:一套

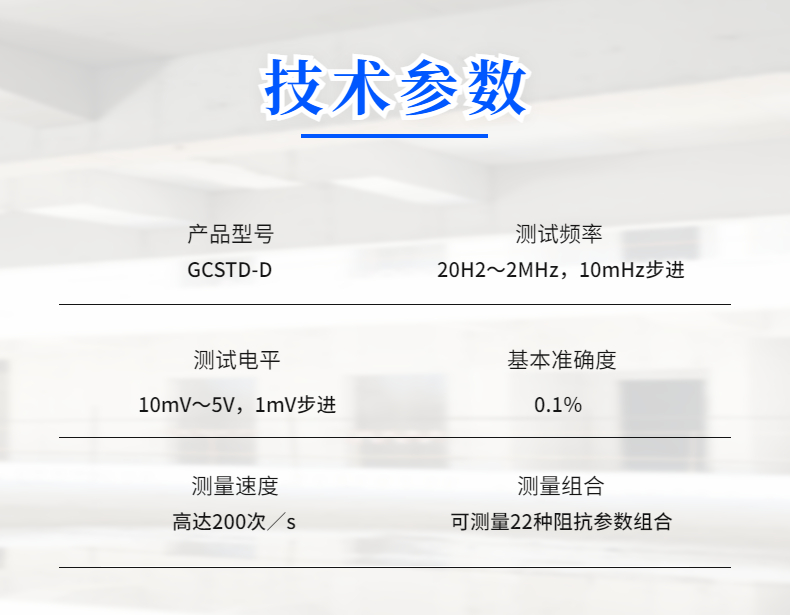

    六 、技术参数

    测试参数

    C, L, R,Z,Y,X,B, G, D, Q, θ,DCR

    测试频率


    20 Hz2MHz,10mHz步进

    测试信号电

    f1MHz

    10mV5V,±(10%+10mV

    f>1MHz

    10mV1V,±(20%+10mV)

    输出阻抗

    10Ω, 30Ω, 50Ω, 100Ω

    基本准确度

    0.1%


    L

    0.0001 uH 9.9999kH


    C

    0.0001 pF 9.9999F


    R,X,Z,DCR

    0.0001 Ω ~ 99.999 MΩ

    显示范围

    Y, B, G

    0.0001 nS 99.999 S


    D

    0.0001 9.9999


    Q

    0.0001 99999


    θ

    -179.99°~ 179.99°

    测量速度

    快速: 200/sf30kHz ,100/sf1kHz) 中速: 25/s, 慢速: 5/s

    校准功能

    开路 / 短路点频、扫频清零,负载校准

    等效方式

    串联方式, 并联方式

    量程方式

    自动, 保持

    显示方式

    直读, Δ, Δ%

    触发方式

    内部, 手动, 外部, 总线

    内部直流偏

    电压模式

    -5V +5V, ±(10%+10mV), 1mV步进

    置源

    电流模式(内阻为50Ω)

    -100mA +100mA, ±(10%+0.2mA),20uA步进

    比较器功能

    10档分选及计数功能

    显示器

    320×240点阵图形LCD显示

    存储器

    可保存20组仪器设定值


    USB DEVICE( USBTMC and USBCDC support)


    USB HOST(FAT16 and FAT32 support)

    接口

    LAN(LXI class C support)

    RS232C

    HANDLER
