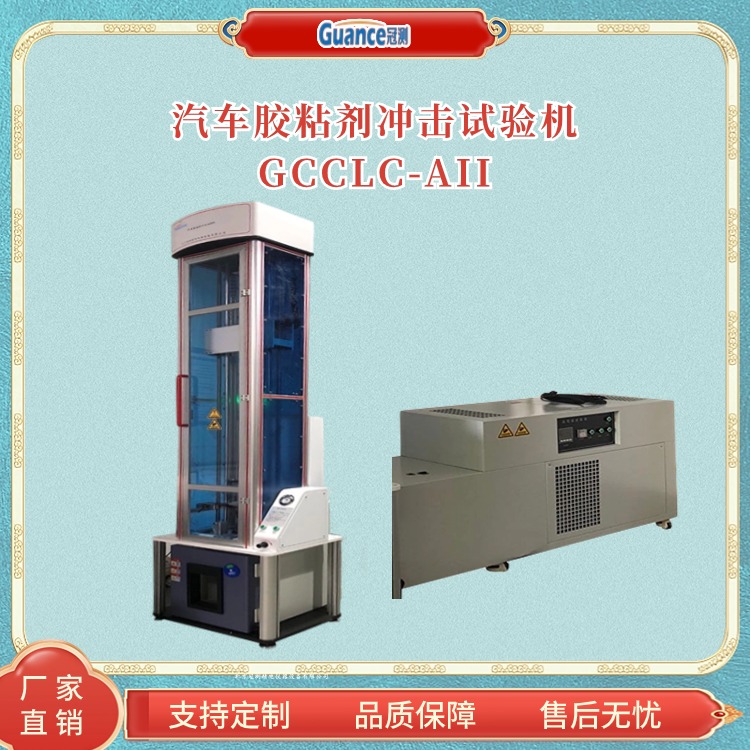

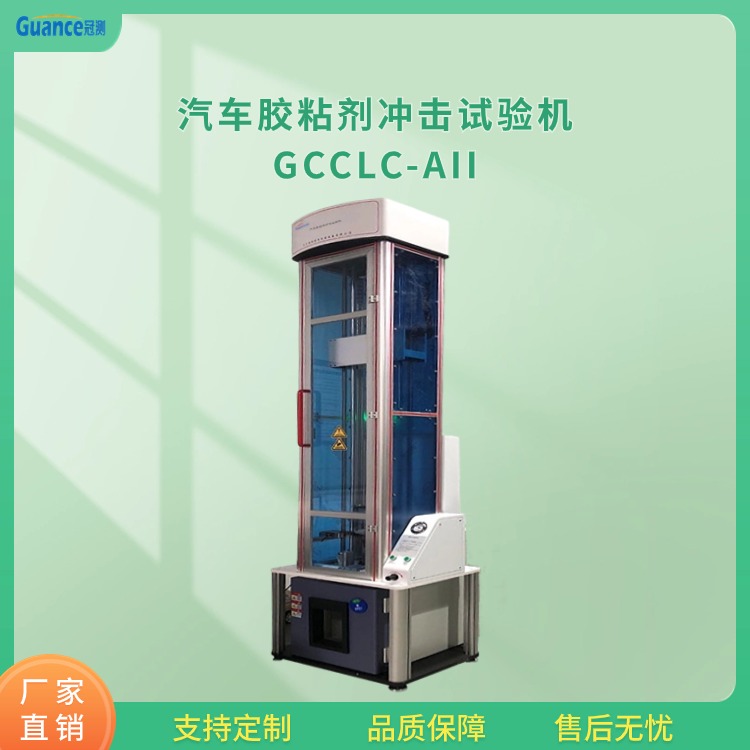

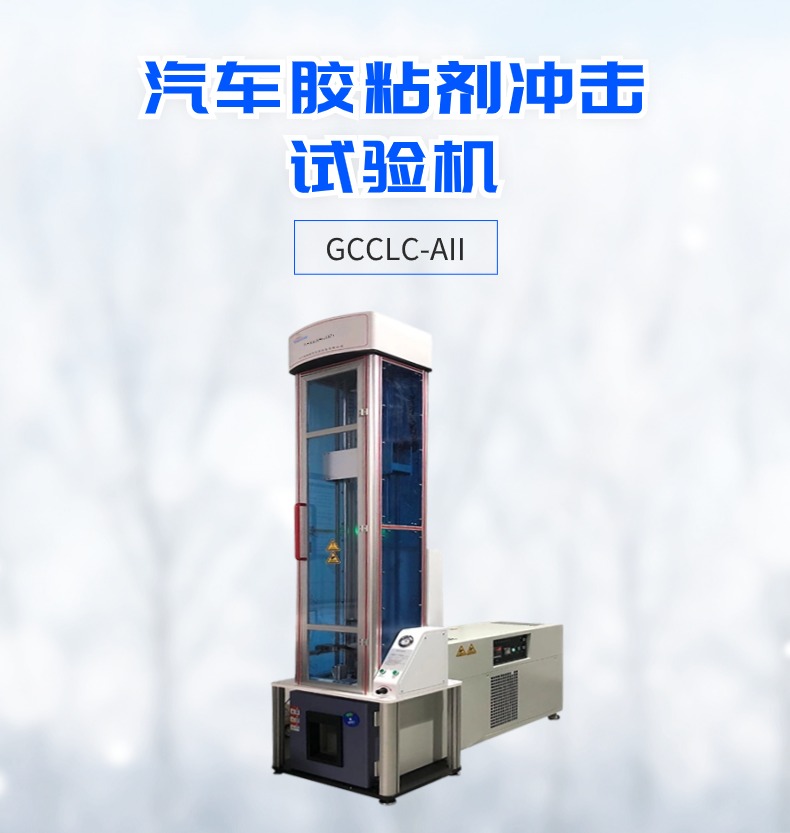

汽车胶粘剂冲击试验机

设备名称：汽车胶粘剂冲击试验机

设备型号：GCCLC-AII

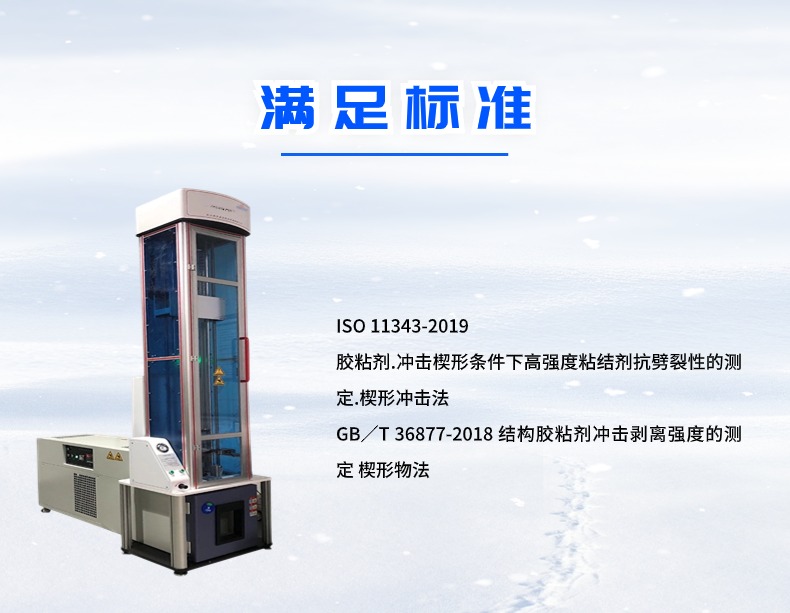

一、满足标准：

     ISO 11343-2019

胶粘剂.冲击楔形条件下高强度粘结剂抗劈裂性的测定.楔形冲击法

GB∕T 36877-2018 结构胶粘剂冲击剥离强度的测定 楔形物法

二、仪器概述：

该设备是基于仪器化落锤锤冲击试验机所开发的，通过动态冲击楔形块切割两个金属片之间的高强度胶粘剂的方法，测定在冲击条件下高强度胶粘剂的动态抗断裂性能，是非金属材料生产厂家、质检部门的检测仪器，也是科研单位进行新材料研究的测试仪器。

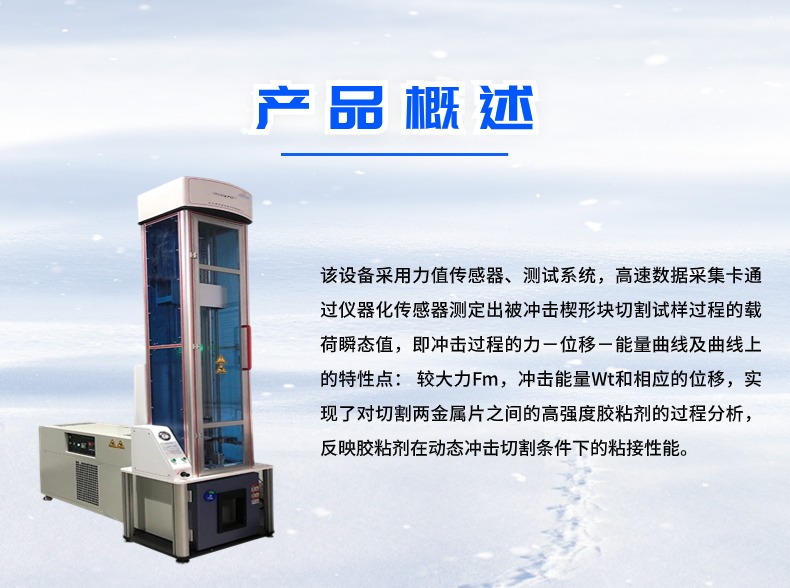

该设备采用力值传感器、测试系统，高速数据采集卡通过仪器化传感器测定出被冲击楔形块切割试样过程的载荷瞬态值，即冲击过程的力－位移－能量曲线及曲线上的特性点： 较大力Fm，冲击能量Wt和相应的位移，实现了对切割两金属片之间的高强度胶粘剂的过程分析，反映胶粘剂在动态冲击切割条件下的粘接性能。

我公司设备为成套设备供货，对技术、设备供货总负责，并对300J胶粘剂劈裂冲击试验机的完整性、可靠性、先进性全面负责，对本设备的设计、制造、安装、调试、培训等方面承担总体技术责任。

三、技术指标

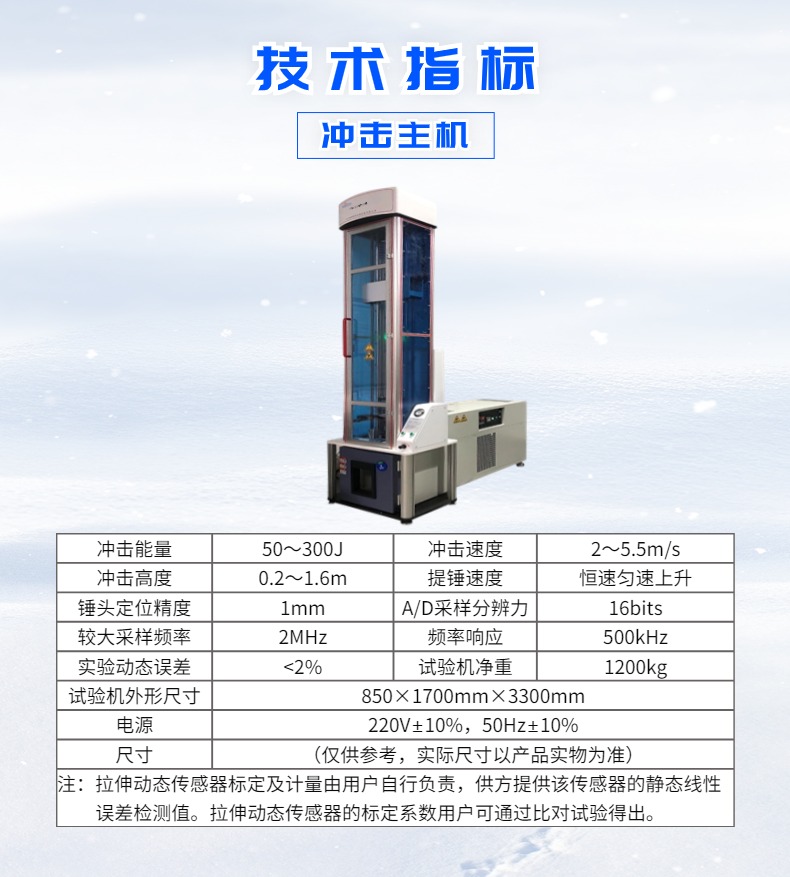

冲击主机

序号 项    目 技术参数

1 冲击能量 50～300J

2 冲击速度 2～5.5m/s

3 冲击高度 0.2～1.6m

4 提锤速度 恒速匀速上升

5 锤头定位精度 1mm

6 拉伸动态传感器较大载荷 20kN

7 拉伸动态传感器静态线性误差 满量程±1%（10%～50%FS）

逐点±2%（50%～100%FS）

8 A/D采样分辨力 16bits

9 较大采样频率 2MHz

10 频率响应 500kHz

11 实验动态误差 <2%

12 试验机外形尺寸 850×1700mm×3300mm

13 试验机净重 1200kg

14 电源 220V±10%，50Hz±10%

注：拉伸动态传感器标定及计量由用户自行负责，供方提供该传感器的静态线性误差检测值。拉伸动态传感器的标定系数用户可通过比对试验得出。

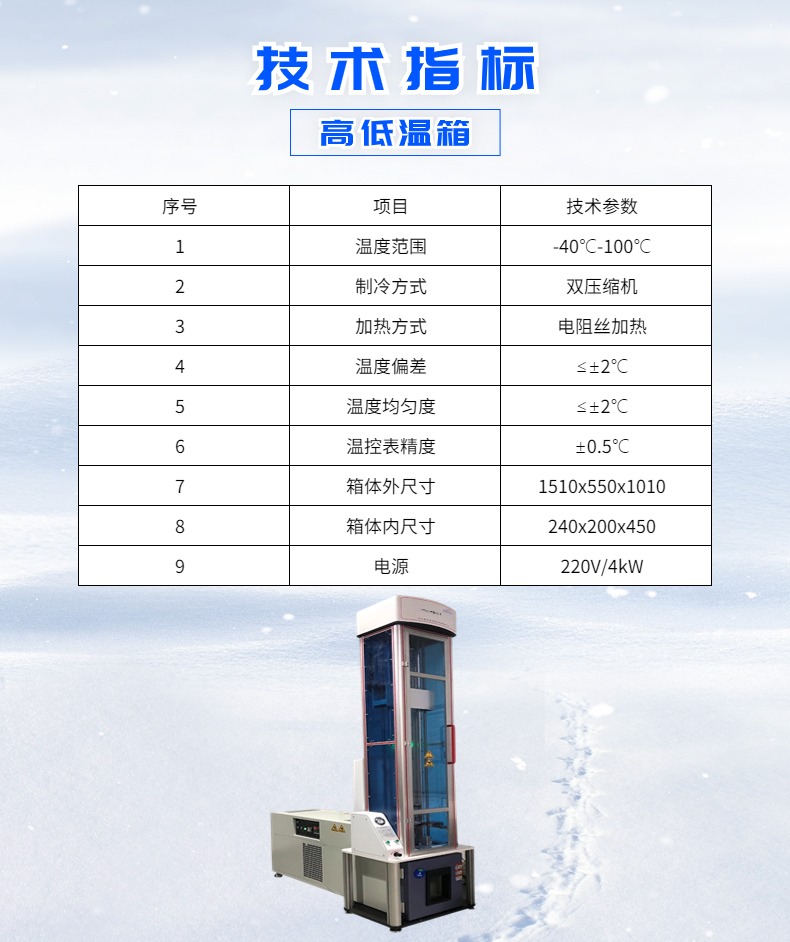

高低温箱技术参数

序号 项目 技术参数

1 温度范围 -40℃-100℃

2 制冷方式 双压缩机

3 加热方式 电阻丝加热

4 温度偏差 ≤±2℃

5 温度均匀度 ≤±2℃

6 温控表精度 ±0.5℃

7 箱体外尺寸 1510x550x1010

8 箱体内尺寸 240x200x450

9 电源 220V/4kW

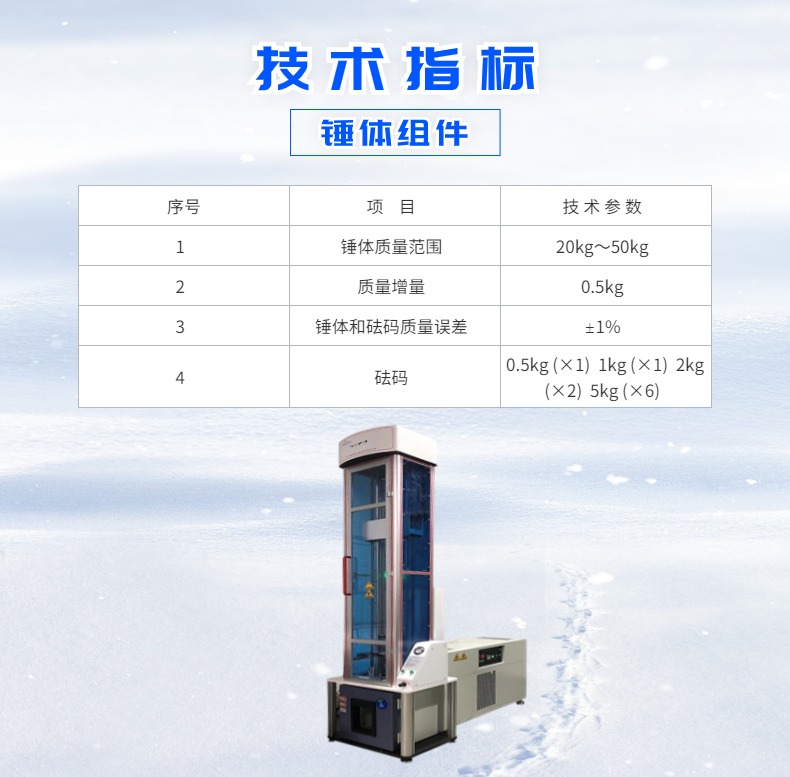

 锤体组件

项    目 技 术 参 数

1 锤体质量范围 20kg～50kg

2 质量增量 0.5kg

3 锤体和砝码质量误差 ±1%

4 砝码 0.5kg (×1)

1kg (×1)

2kg (×2)

5kg (×6)

外形尺寸图

此设备外形尺寸见下表和外形尺寸示意图：                       (单位：mm)

机型 外形尺寸AxBxC 外形尺寸AxDxC（含低温箱） 较大冲击高度H

CLC-AII 860×860×3300 860x1650x3300 1500
